Koko:M5-M22
Pinta:ZP
Materiaali:Ruostumaton teräs
D | M5-niminen | M6 | M8-niminen | M10-ym. | M12-ym. | M14-ym. | M16-numero | M20-ym. |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
C | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
Da | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
Dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
Dw | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
E | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
M | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
Mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
S | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
R | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

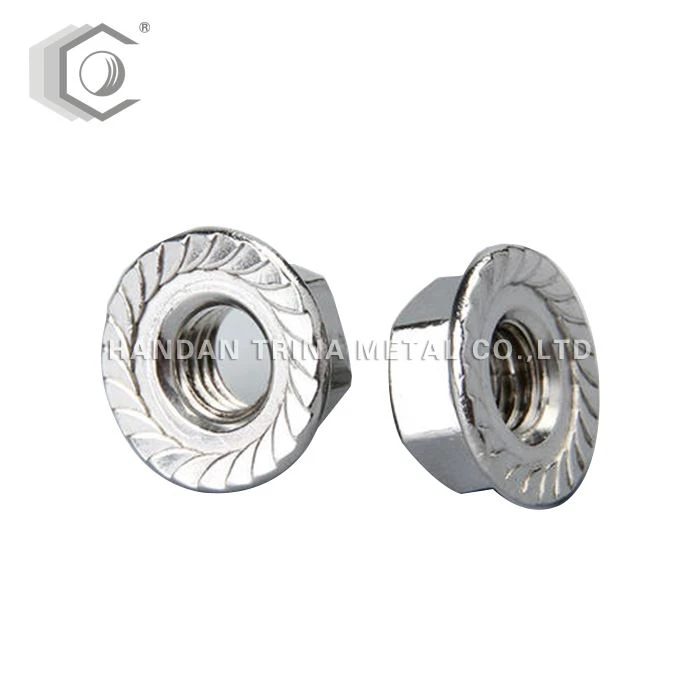

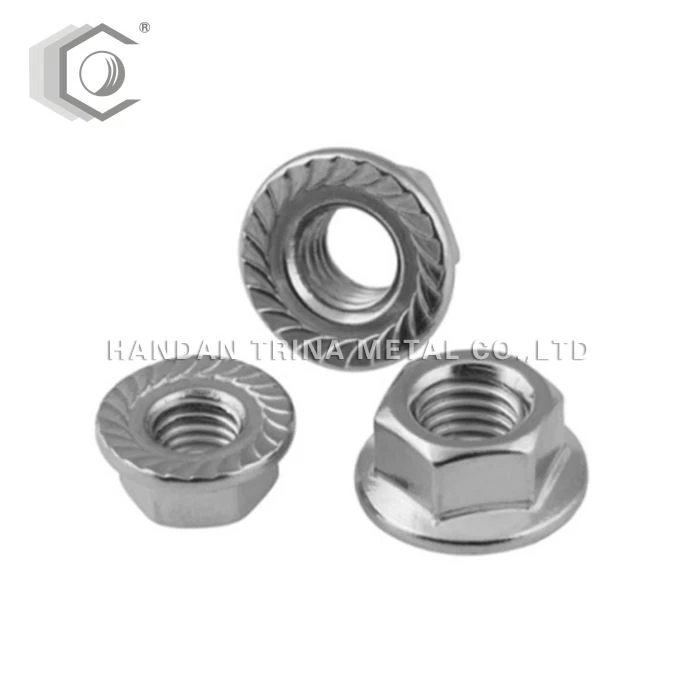

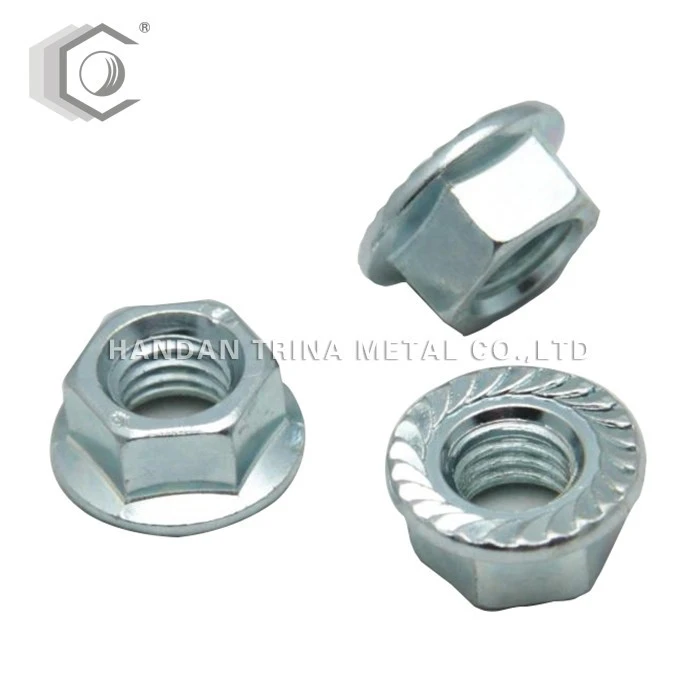

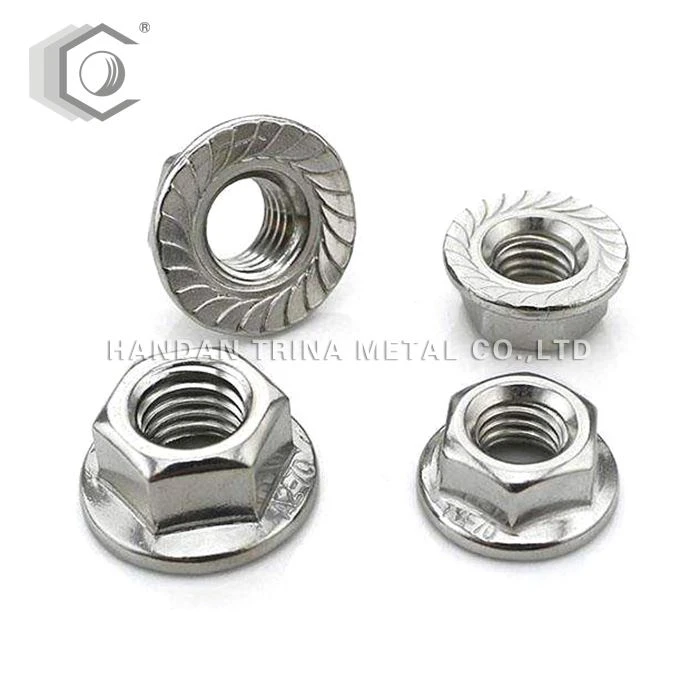

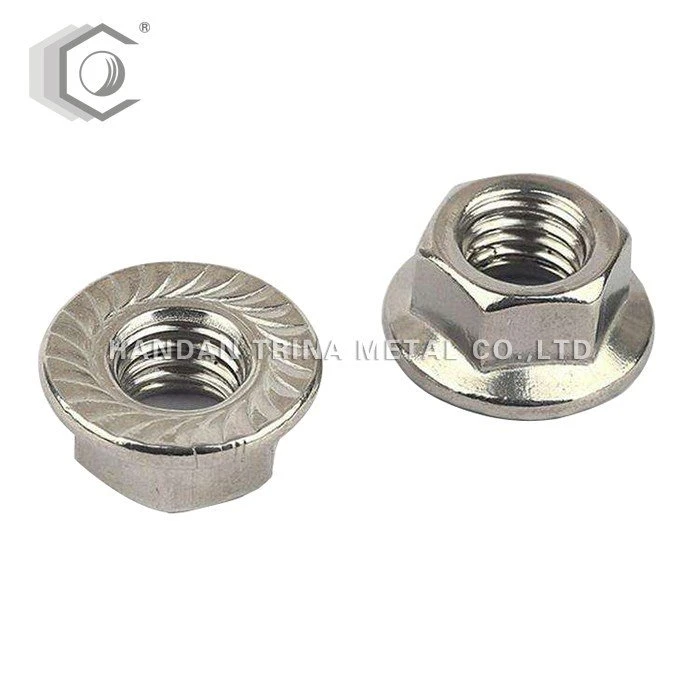

Laippamutterin päässä on leveä laippa, jota voidaan käyttää kiinteänä tiivistenä. Tätä käytetään jakamaan mutterin paine kiinteään osaan, mikä vähentää osan vaurioitumismahdollisuutta ja vähentää sen löystymistä epätasaisen kiinnityspinnan vuoksi. Se on enimmäkseen kuusikulmainen, valmistettu kovetetusta teräksestä ja yleensä päällystetty sinkillä. Pyörivä laippa auttaa muodostamaan vakaamman rakenteen vaikuttamatta valmiiseen tuotteeseen, kuten serrattu laippamutteriin.
Monissa tapauksissa laippa on kiinteä ja pyörii mutterilla. Laippa voidaan serrata lukitusvaikutuksen saamiseksi. Kalvot on kulmittu niin, että mutteri ei pyöri mutterin löysäämisen suuntaan. Häiriöiden vuoksi niitä ei voida käyttää aluslevyjen tai naarmuuntuneille pinnoille. Serration auttaa estämään mutterin tärinän liikuttamasta kiinnikettä ja siten ylläpitämään mutterin retentiovoimaa.
