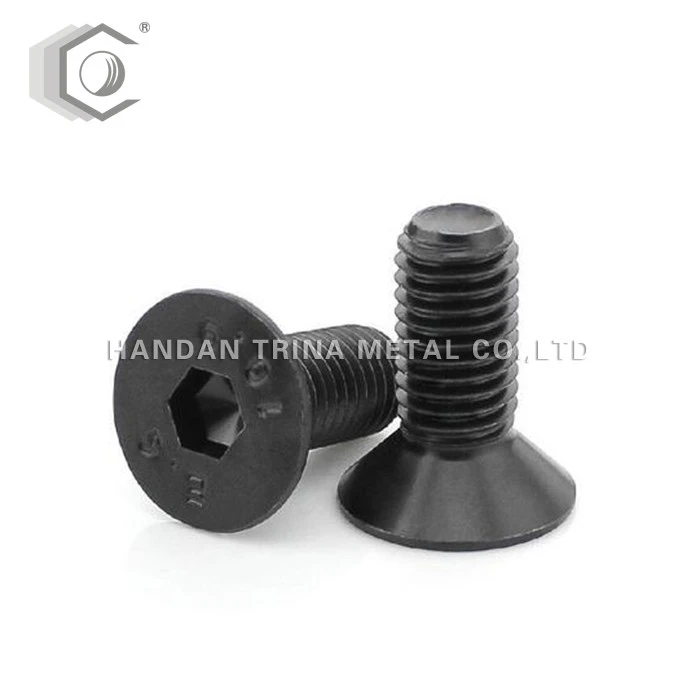

Countersunk sisäisiä kulmapultteja kutsutaan myös vastapuikkuruuveille ja litteille koneruuveille. Ne ovat rakennusosia. Pää on 90 asteen kartio, joka muistuttaa tavallista puuruuvia. Päässä on työkalua kiristävä ura, kuten fontti, risti, kuusikulmio, quincunx, pentagon jne.
Koko:M3-M24
Pinta:Zp/BLACK
D | M3-niminen | M4-ylle | M5-niminen | M6 | M8-niminen | M10-ym. | M12-ym. | (M14) | M16-numero | (M18) | M20-ym. | (M22) | M24-ylle |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
E | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Vaikutus:
Liitäntäkappaleen kiinnitysreiän pinnalla työstetaan 90 asteen kartiomainen pyöreä hylsy, ja litteän koneruuvin pää on pyöreässä pistorasiassa ja on samassa tasossa liitäntäkappaleen pinnan kanssa. Joissakin tapauksissa käytetään myös litteitä koneruuveja, joissa on puolipyöreät päät ja litteät koneruuvit. Tällainen ruuvi on kauniimpi ja sitä käytetään paikoissa, joissa pinta voi sallia pienen ulkonemisen. Ruuveilla on kahden tai useamman esineen liittäminen, ja ne ovat välttämätön välttämättömyys jokapäiväisessä elämässä tai teollisessa valmistuksessa.
Ohjeet:
Countersunk-pään ruuveja käytetään enimmäkseen asennuksen jälkeen, osien pintaa ei voida nostaa, ja kiinnitetyissä osissa on kaksi paksuutta, niin sanottu paksu, mikä tarkoittaa, että kiinnitetyn osan paksuus on suurempi kuin vastapuikkuruuvin pään paksuus Kun ruuvi on kiristetty, ruuvin kierteessä on edelleen osa, joka ei pääse kierteitettyun reikään. Tässä tapauksessa vastaiskuruuvia voidaan ehdottomasti kiristää. Yleensä on toinen tilanne, eli kiinnitettyjen osien paksuus on pienempi kuin countersunk-ruuvin pään korkeus, joka on yleinen mekaanisten laitteiden peltiosissa, kuten alustan, oven ja laatikon saranan liitäntä; laitteen pelti Kannen ja laitteiden liitäntä jne. Osan pienen paksuuden vuoksi kiinnitetyn peltiosan ruuvi reiän läpi on täysin kartiomainen reikä. Tässä tapauksessa, kun countersunk-ruuvi kiristetään, ruuvinpää ei ole kartiomainen pinta, joka puristaa peltiosaa , vaan ruuvinpään pohja ja kierteitetty reikä puristetaan. Vaikka ruuvi tuntuu siltä, että ruuvi on kiristetty, peltiosa on kiinni puristeen sijaan. Tässä tapauksessa, vaikka ruuvi tuntuu siltä, että ruuvi on kiristetty, pelti Kultapalaa ei todellakaan ole kiristetty. Tämä on hyvin yleinen tilanne.
